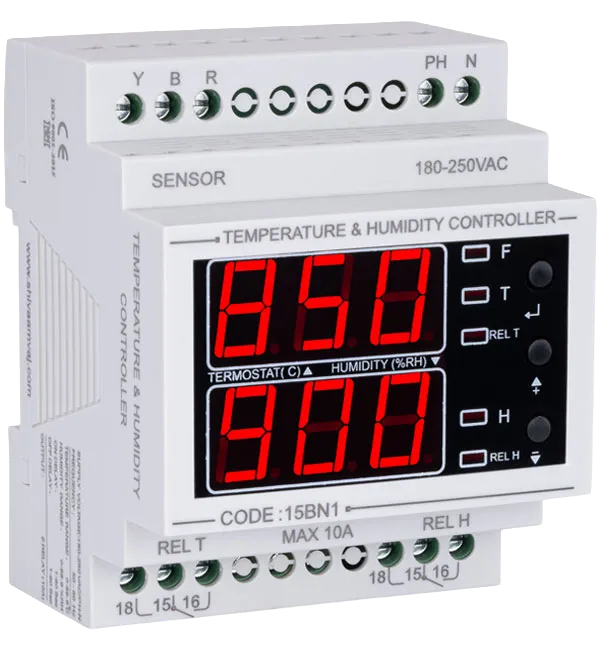

کنترل کننده دما و رطوبت شیوا امواج با استفاده از یک سنسور، بطور همزمان دما و رطوبت محیط را با دقت خوبی کنترل می کند. خروجی دستگاه دو عدد رله 10A است.

این دستگاه با استفاده از یک سنسور، بطور همزمان دما و رطوبت محیط را نمایش داده و کنترل می کند.

این کنترلر دارای 5 عدد نشانگر برای نمایش حالت های زیر می باشد:

F : خطای قطع سنسور بصورت چشمک زن
T دائم روشن : نمایش دما
T چشمک زن : تنظیم دما
REL T : وصل رله ترموستات
H دائم روشن : نمایش رطوبت
H چشمک زن : تنظیم رطوبت
REL H : وصل رله رطوبت

کنترل کننده دما و رطوبت شیوا امواج قابل استفاده برای گرمایش (hot) و سرمایش (CoL) می باشد و اندازه گیری دما با دقت 0.1°C انجام می شود. قابلیت تنظیم دمای قطع و وصل رله بصورت جداگانه و امکان کالیبره کردن دستگاه با مرجع مورد استفاده از دیگر ویژگی های کنترل کننده دما و رطوبت شیوا امواج می باشد.

اندازه گیری رطوبت در این دستگاه با دقت 0.1%RH انجام می شود و امکان تنظیم میزان رطوبت قطع و وصل رله به صورت جداگانه وجود دارد. امکان تنظیم میزان رطوب زدایی (DEC) و رطوبت زایی (INC) نیز از قابلیت های این کنترلر است. امکان اضافه کردن سیم سنسور تا 200 متر وجود دارد.

محدوده اندازه گیری رطوبت این دستگاه از 0 تا 99.9% و محدوده اندازه گیری دما از 0 تا 99.9°C می باشد. سنسور AM2301A همراه با دستگاه ارائه می شود.

کارایی دستگاه در دمای 20- تا 65+ درجه سانتی گراد و رطوبت 70% است و از دقت اندازه گیری و عملکرد بالایی برخوردار است. 3 سال گارانتی معتبر این دستگاه گواهی بر کیفیت بالا و عملکرد قابل اطمینان آن است.

راهنمای نصب کنترل کننده دما و رطوبت شیوا امواج

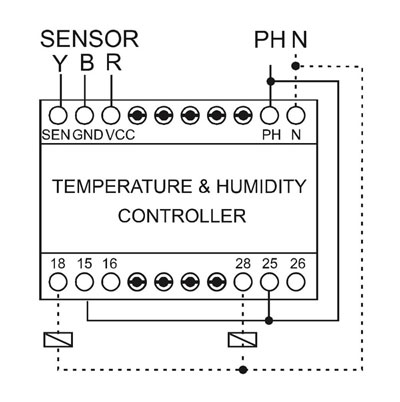

دستگاه را داخل تابلو یا مکان مورد نظر نصب نمایید. برای نصب روی تابلو از قاب پانل شیوا امواج استفاده کنید. قاب پانل و ریل را می توانید رایگان از نمایندگی فروش تهیه فرمایید. سپس مطابق نقشه، برق ورودی و سیم های سنسور را با رعایت رنگ (سیم قرمز به ترمینال R(VCC) سیم مشکی به ترمینال B(GND) و سیم زرد به ترمینال Y(SEN)) به دستگاه وصل نموده و مطابق جدول تنظیمات، دستگاه را برنامه ریزی نمایید.

نکته : از وصل کردن مستقیم بارهای خازنی یا سوئیچینگ یا دایورهای LED به دستگاه به دلیل جریان بیشتر از حد راه اندازی در این نوع مصرف کننده ها، خودداری گردد. در این موارد الزاما از رله خارجی یا کنتاکتور مناسب استفاده گردد.

عملکرد کنترل کننده دما و رطوبت شیوا امواج

دمای محیط بر روی نمایشگر TEMPERATURE و رطوبت محیط بر روی نمایشگر HUMIDITY نمایش داده می شود. در صورت قطع سنسور نشانگر F چشمک زن می شود. در صورت گذر دما یا رطوبت از حد تنظیم شده نشانگرهای مربوط به رله ها تغییر وضعیت می دهند اگر رله ها وصل شوند نشانگرها روشن و چنانچه رله ها قطع شوند نشانگرها خاموش می شوند.

در صورت استفاده دستگاه به منظور ترموستات گرمایشی ( کنترل منابع حرارتی مانند کوره و … ) وضعیت HOT و در صورت استفاده سرمایشی (کنترل دمای سردخانه و … ) وضعیت COL انتخاب می گردد.

در حالت HOT اگر دما از حد LOT کمتر گردد، رله REL T وصل و اگر دما از حد HIT بیشتر گردد رله REL T قطع می گردد.
در حالت COL اگر دما از حد LOT کمتر گردد، رله REL T قطع و اگر دما از حد HIT بیشتر گردد رله REL T وصل می گردد.

در صورت استفاده دستگاه به منظور رطوبت زایی وضعیت INC و در صورت استفاده رطوبت زدایی وضعیت DEC انتخاب می گردد.

در حالت INC اگر رطوبت از حد LOH کمتر گردد، رله REL H وصل و اگر رطوبت از حد HIH بیشتر گردد رله REL H قطع می گردد.
در حالت DEC اگر رطوبت از حد LOH کمتر گردد، رله REL H قطع و اگر رطوبت از حد HIH بیشتر گردد رله REL H وصل می گردد.
