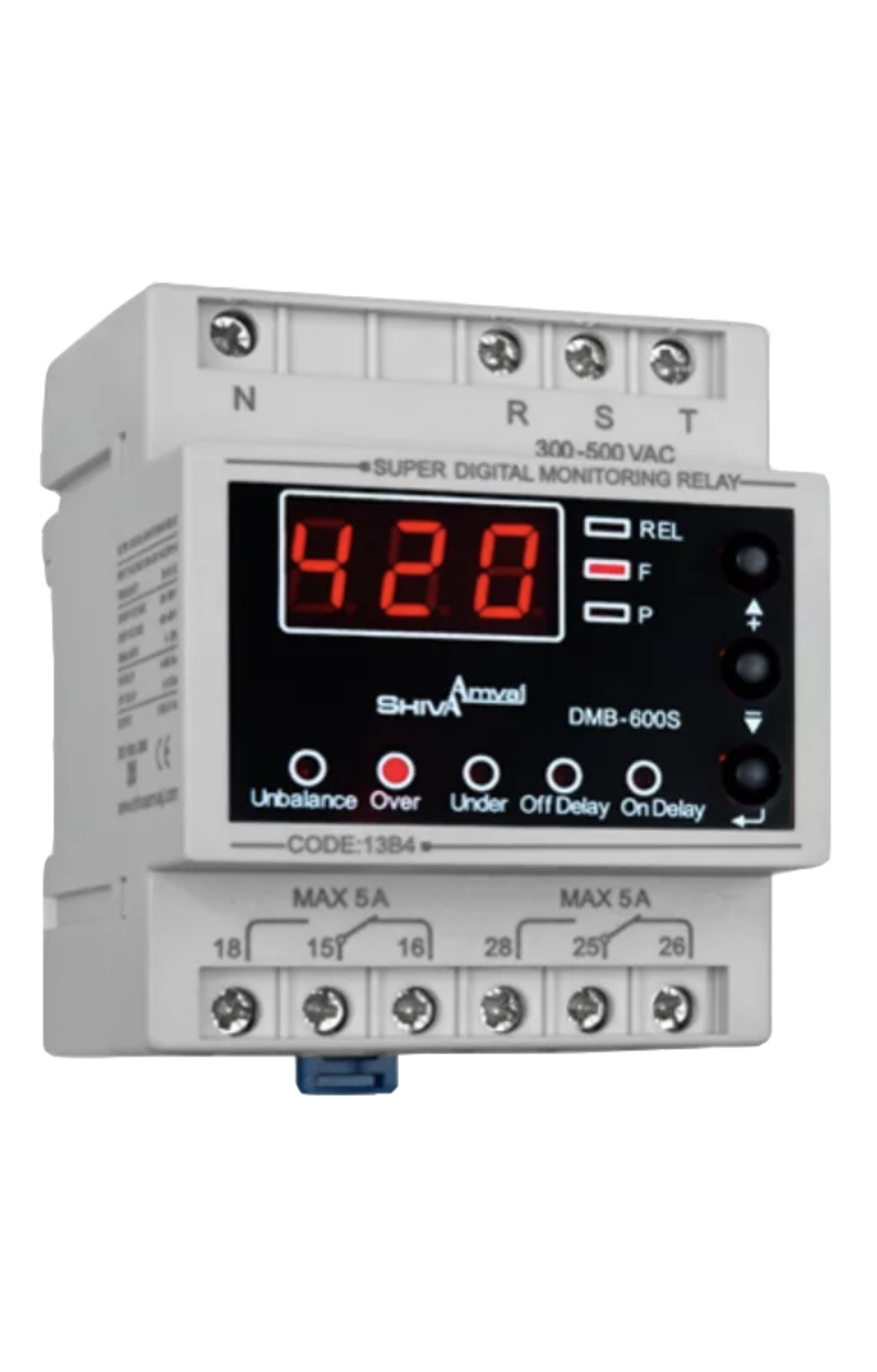

سوپر کنترل فاز دیجیتال مدل DMB-600S  شیوا امواج با بهره گیری از سیستم میکروپروسسوری امکان کنترل بسیار دقیق اختلالات شبکه برق را فراهم نموده است و دارای دو خروجی می باشد. این دستگاه عملکرد مشابهی مانند سایر کنترل فازها دارد یعنی تجهیزات سه فاز را در برابر افزایش و کاهش ولتاژ، عدم توالی فازها یا جابجایی فازها، عدم تقارن فازها و قطع هر کدام از فازها حفاظت می نماید.

در سوپر کنترل فاز دیجیتال تنظیم پارامترهای حفاظتی با استفاده از کلیدها صورت می پذیرد و قطع فاز، جابجایی فاز و عدم تقارن فاز هر کدام دارای نشانگر مخصوص به خود می باشند که این موضوع باعث کاربری بالاتر این تجهیز نسبت به سایر تجهیزات مشابه می شود. همچنین به دلیل وجود ورودی نول امکان نمایش خطای جابجایی فاز و نول فراهم گردیده است.

نشانگرهای اعلام سوپر کنترل فاز دیجیتال شیوا امواج

• REL: وصل رله
• Unbalance: عدم تقارن فازها
• Under-Over: افزایش و کاهش ولتاز
• On Delay-Off Delay: تاخیر در وصل و قطع
• P: جابجایی فازها
• F: قطع فاز

در سوپر کنترل فاز دیجیتال شیوا امواج قابلیت تنظیم تمامی پارامترها یعنی عدم تقارن، تاخیر زمان قطع و وصل و افزایش و کاهش ولتاژ توسط کاربر وجود دارد.

عملکرد سوپر کنترل فاز دیجیتال شیوا امواج

این رله در شرایط عادی، ولتاژ شبکه برق را نشان می دهد. برای تنظیم سوپر کنترل فاز شیوا امواج از جدول شماره 1 و جهت بررسی خطا از جدول شماره 2 استفاده شود.

راهنمای نصب سوپر کنترل فاز دیجیتال شیوا امواج

ابتدا سوپر کنترل فاز دیجیتال را داخل تابلو روی ریل نصب نمایید. چنانچه محل فاقد ریل بود از ریل داخل جعبه استفاده نمایید. ( برای نصب روی تابلو از قاب پانل شیوا امواح استفاده کنید )
دستگاه را مطابق نقشه سیم کشی نمایید. از کنتاکت های 25 و 28 برای کنتاکتورهای دیگر می توان استفاده نمود.

مشخصات فنی سوپر کنترل فاز شیوا امواج

• ولتاژ تغذیه/ورودی: VAC 500-300 / 3PH / Hz50-60
• تاخیر زمان وصل: 0-600 ثانیه (قابل تنظیم)
• تاخیر زمان قطع: 0-10 ثانیه (قابل تنظیم)
• تاخیر زمان قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه
• قطع برای افزایش ولتاژ : 400-480 ولت (قابل تنظیم)
• قطع برای کاهش ولتاژ: 310-380 ولت (قابل تنظیم)
• قطع برای عدم تقارن: 5-25% ( قابل تنظیم )
• کارآیی در دمای منفی 20 درجه تا +65 درجه سانتیگراد و رطوبت 70%
• خروجی: 2 عدد رله 5 آمپر
