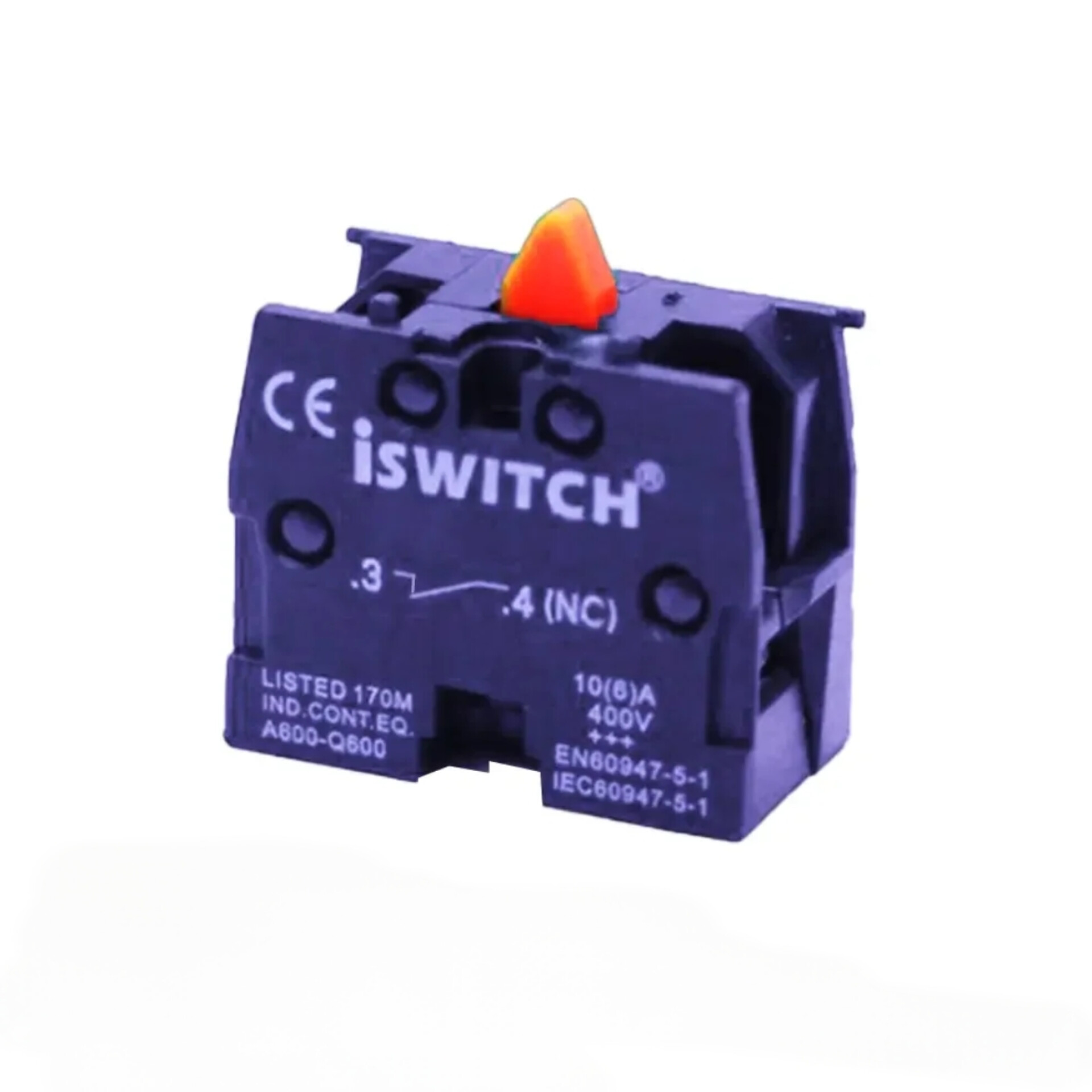

کنتاکت یدکی استارت/استپ آی سوئیچ

با گسترش تکنولوژی نیاز به کنترل ایمن و دقیق تجهیزات صنعتی اهمیت بیشتری پیدا کرده است. شستی استپ استارت به عنوان یکی از مهم ترین اجزای مدار های کنترل ساخته شده، ظاهر این دستی ها ویژگی خاصی ندارد که قابل توجه باشد اما عملکرد و طراحی آن‌ها طوری است که قابلیت این را دارد از آسیب‌ها، خطا‌ها و توقف های ناگهانی جلوگیری کند. به همین دلیل این تجهیز نقش قابل توجهی در افزایش پایداری و ایمنی عملکرد ماشین‌آلات دارد.

شستی استپ استارت چیست؟

شستی استپ استارت در مدار‌های کنترل برای توقف کردن و روشن کردن دستگاه‌ها کاربرد دارد ، این شستی در اغلب اوقات از دو دکمه تشکیل شده که شامل استاپ و استارت است. این دکمه بین کاربر و دستگاه واسطه است و قابلیت راه‌اندازی یا توقف ماشین‌آلات و تجهیزات برقی را دارد و ما نوع های مختلفی از شستی هارا داریم که طبق کاربرد و طراحی به دسته های مختلفی تقسیم می‌شوند.

ساختار شستی استپ استارت

اگر بخواهیم تحلیل کنیم که یک شستی ساده از چه اجزای تشکیل‌دهنده ای ساخته شده می‌توانم آن را به چهار بخش تقسیم کنم:

• قاب یا بدنه: قسمتی که روی آن دکمه نصب شده است و قسمت اصلی شستی استپ استارت شامل می‌شود.
• دکمه: دکمه‌ی سبز رنگ برای استارت، دکمه‌ی قرمز برای استاپ
• کنتاکت ها: زمانی که دکمه ای فشرده شود قطعات داخل دستگاه که کنتاکت ها هستند وضعیت را طبق دکمه‌ی فشرده شده تغییر می‌دهند. برای استارت NO ، برای استپ NC
• پایه اتصال: مخصوص اتصال سیم‌ها به مدار فرمان

کاربرد شستی استپ استارت

شستی‌‎های استاپ استارت معمولا در مدار فرمان نصب می‌شود تا اپراتور بتواند فرآیندهای مختلف را به‌صورت دقیق و ایمن مدیریت کند. شستی استپ استارت در موتور های الکتریکی، ماشین‌آلات تولیدی، نوار نقاله‌ها، پمپ‌ها و سیستم‌های تهویه کاربرد دارند، شستی استپ استارت یکی از اجزای مهم در مونتاژ تابلو برق است. آن‌ها معمولا در فرآیند مونتاژ تابلو برق، نصب صحیح شستی‌های استپ استارت برای عملکرد ایمن و دقیق سیستم‌های کنترل ضروری است و نقش مهمی در جلوگیری از خطاها و آسیب‌های احتمالی به دستگاه‌ها دارد.

انواع شستی استپ استارت

• دکمه شستی فشاری
• دکمه شستی های کلیدی
• دکمه شستی قارچی
• شستی تخت
• شستی برجسته
• شستی نوردار
• شستی لحظه‌ای
• شستی قفل‌شونده
• شستی NO
• شستی NC
• شستی ترکیبی NO+NC
• شستی ضدآب

شستی استپ استارت دوبل چیست؟

شستی استپ استارت دوبل به نوع خاصی از شستی ها می‌گوییم که همزمان دارای دو دکمه است، یک دکمه برای شروع و دیگری برای توقف، هر دو دکمه در یک مجموعه واحد یا در یک بدنه قرار گرفته که در محیط های صنعتی بیشتر استفاده می‌شود به دلیل نیاز به کنترل ساده و سریعی که صنایع دارند و زمانی که اپراتور در نزدیک دستگاه قرار گرفته است و برای اپراتور قطعا استفاده از این مدل راحت تر است.هر کدام از دکمه‌ها عملکرد مستقل خود را دارد، دکمه استارت زمانی که فشرده شود دستگاه را روشن می‌کند و دکمه استاپ زمانی که فشرده شود عملکرد کل دستگاه را متوقف می‌کند.

مزایا شستی استپ استارت دوبل

• صرفه‌جویی در فضای نصب: نصب دو شستی مجزا فضای بیشتری به نسبت می‌گیرد
• سهولت در استفاده: برای اپراتور که نزدیک دستگاه است و فضای زیادی هم نمیخواهد اشغال کند راحت تر است
• افزایش ایمنی: در بعضی از صنایع وجود یک شستی احتمال خطای اپراتور را کاهش می‌دهد

نحوه عملکرد شستی استپ استارت

در مرحله‌ی اول دکمه به رنگ سبز فشرده می‌شود که برای روشن کردن دستگاه است و مدار الکتریکی بسته شده و جریان برق به سیم‌پیچ کنتاکتور یا رله فرمان  می‌رسد بعد از فعال شدن کنتاکتور،مدار قدرت وصل می‌شود و جریان برق باعث روشن شدن دستگاه می‌شود. سپس می‌رسیم به مرحله‌ی دکمه استاپ که برای مرحله‌ی خاموش کردن است که به رنگ قرمزاست برای قطع جریان برق، بعد از فشردن این کلید جریان برق دیگر به دستگاه نمی‌رسد و در نهایت دستگاه متوقف می‌شود.
