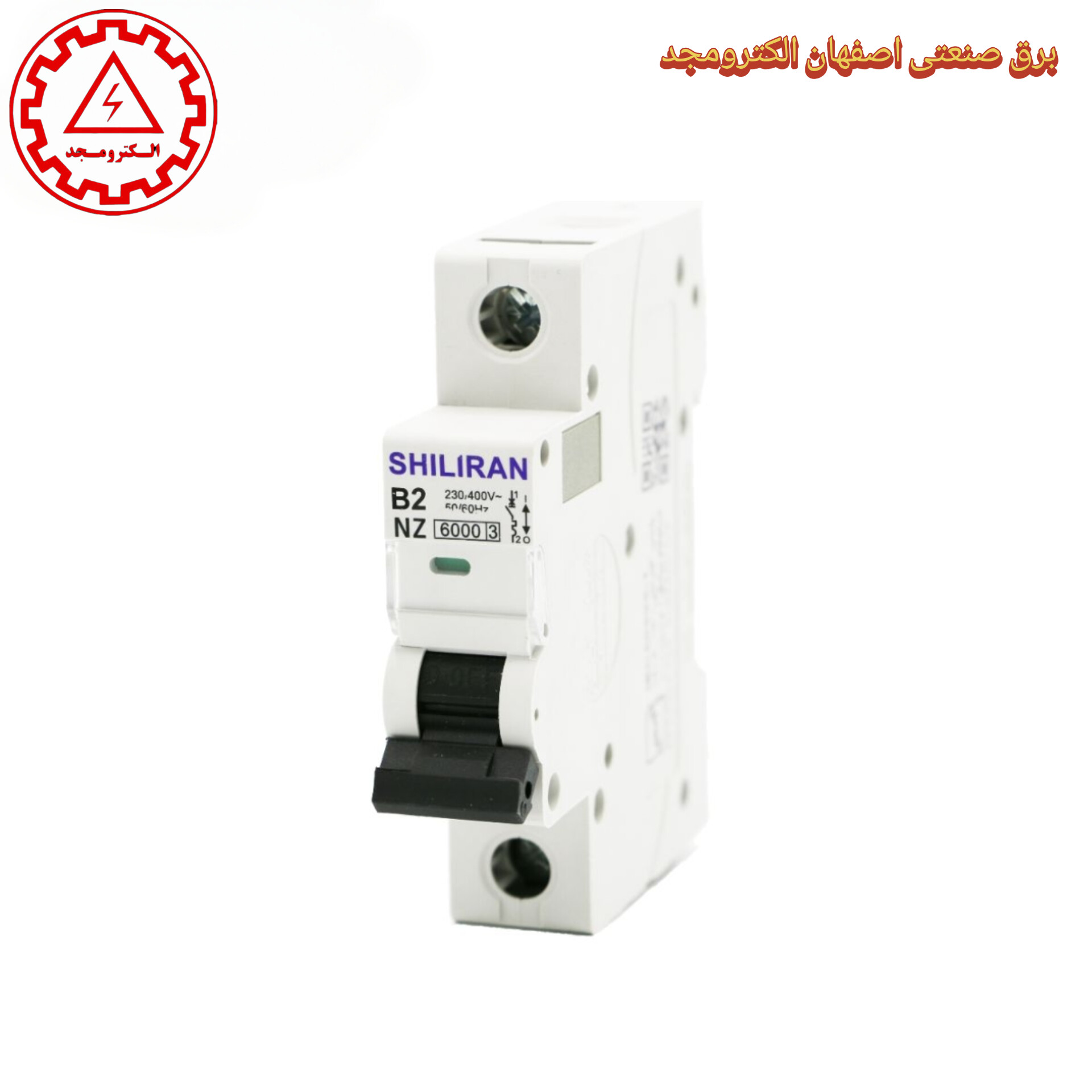

فیوز مینیاتوری شیل ایران در جهت کاهش خطرات ناشی از جریان برق استفاده می شود

با افزایش میزان جریان بیش از مقدار قابل تحمل سیم، مدار را قطع می کند.

در انتخاب این کلید ها انتخاب نوع، مقدار نامی و قدرت قطع وسیله حفاظتی در مدار مهم است.

مزایا: از خطراتی نظیر آتش سوزی ناشی از اتصال کوتاه، اضافه بار و …جلوگیری می شود.

1. عملکرد الکترومغناطیسی

همان طور که می دانیم اتصال کوتاه یک نوع خطا است که در صورت وقوع آن جریان بسیار بالایی از مدار عبور می نماید و این جریان بسیار زیاد سبب ایجاد حرارت بسیار بالا و شوک به مدار می گردد و گاها سبب آتش سوزی و از بین رفتن مدار و مصرف کننده می شود. از این رو لازم است تجهیزی جهت تشخیص و حفاظت از مدار جهت جدا کردن قسمت آسیب دیده از سالم به کار برده شود. کلید مینیاتوری این جریان اتصال کوتاه را از طریق یک سیم پیچ با تعداد دور کم و قطر زیاد تشخیص می دهد.

نمای داخلی سیستم عملکرد مغناطیسی داخل مینیاتوری

2. عملکرد بی متال

تشخیص جریان اضافه بار نیز در کلید مینیاتوری همانند بسیاری از تجهیزات دیگر از طریق دو قطعه فلز نیمه هادی (بی متال) صورت می پذیرد، به طوری که هرچه جریان بیشتری از طریق مصرف کننده (بار) کشیده شود فلز گرم تر شده و در نتیجه خم می شود و ارتباط مدار قطع می گردد.

رنج جریانی کلیدهای مینیاتوری از 2 الی 100 آمپر می باشد و به صورت تک فاز و سه فاز و در انواع تک پل، دو پل، سه پل، و چهار پل و معمولا تا قدرت قطع 16 کیلو آمپر موجود هستند.

به دلیل رنج قطع محدودی که کلیدهای مینیاتوری دارند، برای حفاظت از بارهایی که جریان اتصال کوتاه بالایی دارند مناسب نیستند، در اینگونه بارها از کلیدهای اتوماتیک کمپکت استفاده می گردد که جریان قطع اتصال کوتاه بالاتری دارند.

کلیدهای مینیاتوری شامل تقسیم بندی های مختلفی هستند. که این تقسیم بندی ها بر اساس سرعت قطع و تعداد پل آنها انجام می شود. در هنگام انتخاب کلید مینیاتوری باید بسته به نوع کاربرد و نوع حفاظت مورد نیاز، کلیدی انتخاب شود که علاوه بر قطع تمام جریان های ناخواسته، حفاظت لازم را برای سیستم فراهم کند، در غیر این صورت خسارت های زیادی به تجهیزات، مدارات و جان انسان ها وارد می شود.

دسته بندی کلیدهای مینیاتوری

کلیدهای مینیاتوری بسته به محدوده قطع جریان آنها به دو دسته تندکار و کندکار تقسیم می شوند که این تقسیم بندی تیپ کلیدها را تعیین می کند.

کلیدهای تندکار محدوده قطع جریان کمتری دارند و بعد از احساس اضافه جریان، با تاخیر بسیار کمی، مسیر جریان اضافه را قطع می کنند. ولی کلیدهای کندکار، نسبت به کلیدهای تندکار، محدوده قطع جریان آنها بیشتر بوده و سرعت قطع ملایم تری دارند، با تاخیر بیشتری عمل می کنند و طبیعتا در اضافه جریان بیشتری فرمان قطع را صادر می کنند. از این دسته از کلیدها بیشتر برای حفاظت مدارات موتوری استفاده می شود، زیرا در این مدارات جریان راه اندازی بالاست و علت کارگذاری کلید مینیاتوری کندکار این است که تاخیر در عملکرد آنها باعث قطع سریع موتور به محض راه اندازی نشود.
