میکروسوئیچ ها یکی از انواع سوئچی های قطع و وصل کننده مدارهای الکتریکی هستند که کاربردهای بسیاری علی الخصوص در تابلوهای کنترلی دارند.

این تجهیزات با ساختمان ساده ای که دارند می توانند در سیستم های کنترلی و مدارهای فرمان نقش بسیار مهمی ایفا کنند.

در این مقاله با نحوه عملکرد، کاربردها و انواع میکروسوئیچ در صنعت بیشتر آشنا خواهیم شد.

۱‏- میکروسوئیچ چیست؟

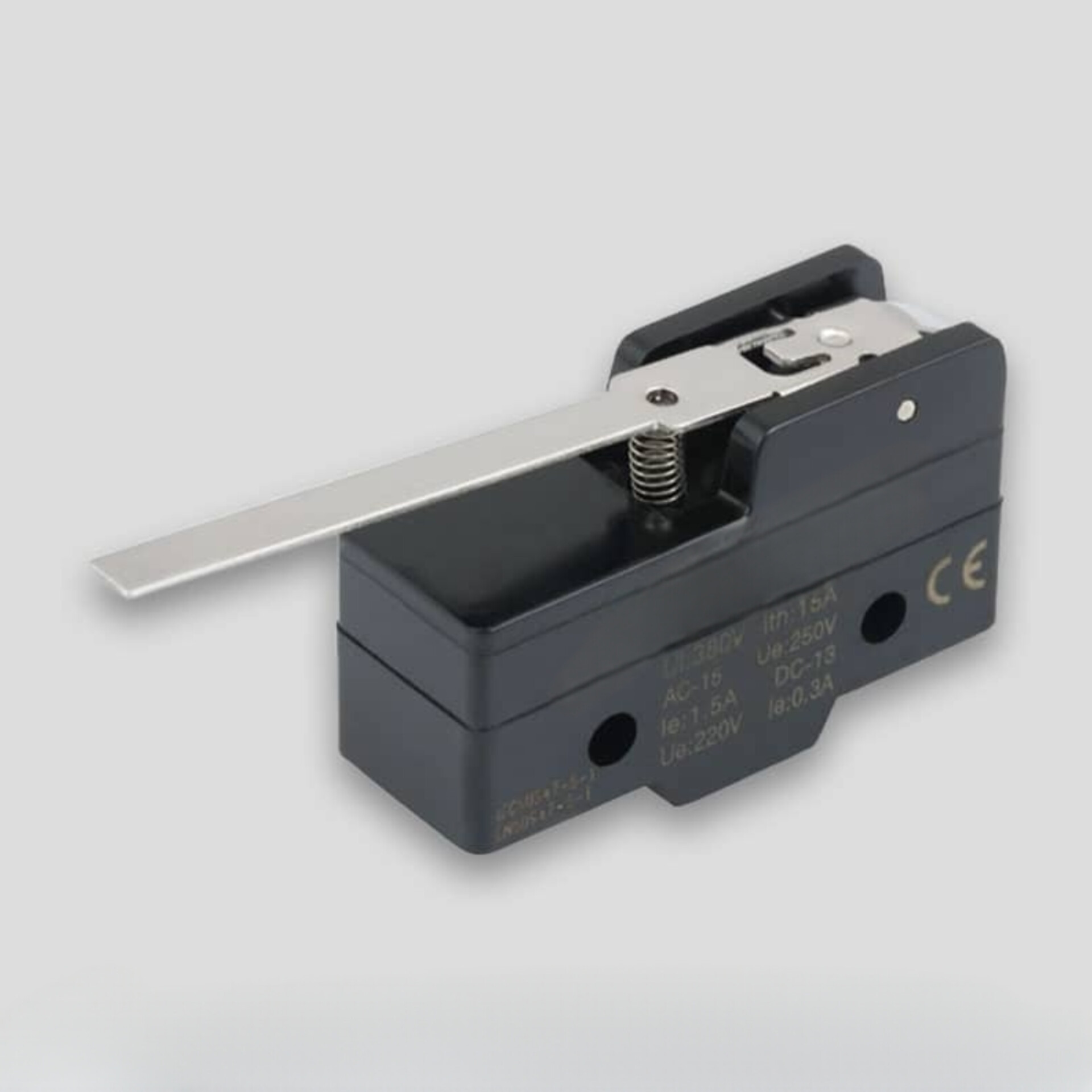

میکروسوئیچ (Micro Switch) درواقع کلیدی است که با فشار، حرکت و یا ضربه فیزیکی تحریک می شود و عمل قطع و وصل جریان الکتریکی مدار را کنترل می کند.

این قطعه نوعی سوئیچ محدودکننده (Limit Switch) کوچک است که در مدارهای الکتریکی مورداستفاده قرار می گیرد و با نام های کلید محدودکننده مکانیکی و یا کلید مینیاتوری ضربه ای سریع نیز شناخته می شود.

معمولا یک مکانیسم فنری به سرعت عملکرد میکروسوئیچ کمک می کند و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد.

ولتاژ و جریان کار و طراحی بازوی (شاسی) میکروسوئیچ ها متناسب با کاربرد متفاوت خواهد بود.

۲‏- ساختار داخلی و نحوه عملکرد میکروسوئیچ

ساختار داخلی میکروسوئیچ ها دقیقاً مثل یک پوش باتن دوبل است و معمولاً یک کنتاک NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) دارند.

میکروسوئیچ ها تماسی هستند اما قطعات مشابه، مانند سنسورهای مجاورتی القایی یا خازنی یا سنسورهای فوتو الکتریک بدون نیاز به تماس با جسم می توانند عملکردی مشابه میکروسوئیچ ها داشته باشند.

البته میکروسوئیچ ها نسبت به سنسورهای مجاورتی قادر به تحمل جریان های بالاتر و فعالیت های مکانیکی سنگین تر هستند.

به طور کلی میکروسوئیچ متشکل از چهار جزء اصلی زیر است:

1- اهرمی که هدف با آن برخورد می کند. هر میکروسوئیچ یک شاسی دارد که با برخورد جسم یا به عبارتی هدف با این شاسی، کنتاکت ها تغییر وضعیت خواهند داد.

2- عملگر بخشی است که به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.

3- بدنه سوئیچ که شامل کنتاکت هاست و حالت آن توسط عملگر کنترل می شود.

4- پایانه های الکتریکی که به کنتاکت های سوئیچ متصل شده و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند.

انتخاب یک میکروسوئیچ مناسب، مستلزم توجه به مشخصات مکانیکی و پارامترهای عملکردی ماشین های مختلف و عواملی مانند اندازه، نیروی عملیاتی، روش نصب، دقت و سرعت مورد نیاز است.

علاوه بر این، درجه بندی الکتریکی یک میکروسوئیچ باید با سیستمی که قرار است کنترل کند مطابقت داشته باشد تا از خرابی ابزار جلوگیری شود.

میکروسوئیچ ها معمولاً بخشی از مدار فرمان هستند و با یک ضربه کوچک می توانند کنتاکتور مربوط به ادوات بزرگ تر را فعال یا غیرفعال کنند.

البته بعضی میکروسوئیچ ها قادر به کنترل مستقیم لامپ یا الکتروموتورهای کوچک نیز هستند.

۳‏- کاربردهای میکرو سوئیچ

میکروسوئیچ ها در موارد زیر به عنوان حسگر کاربرد دارند:

• کنترل ایمنی آسانسورها
• شمارش قطعات عبوری
• دستگاه های سکه ای
• بالابرها
• تشخیص انسداد در خط تولید
• کنترل نوار نقاله در کارخانه ها
• ماشین های برش
