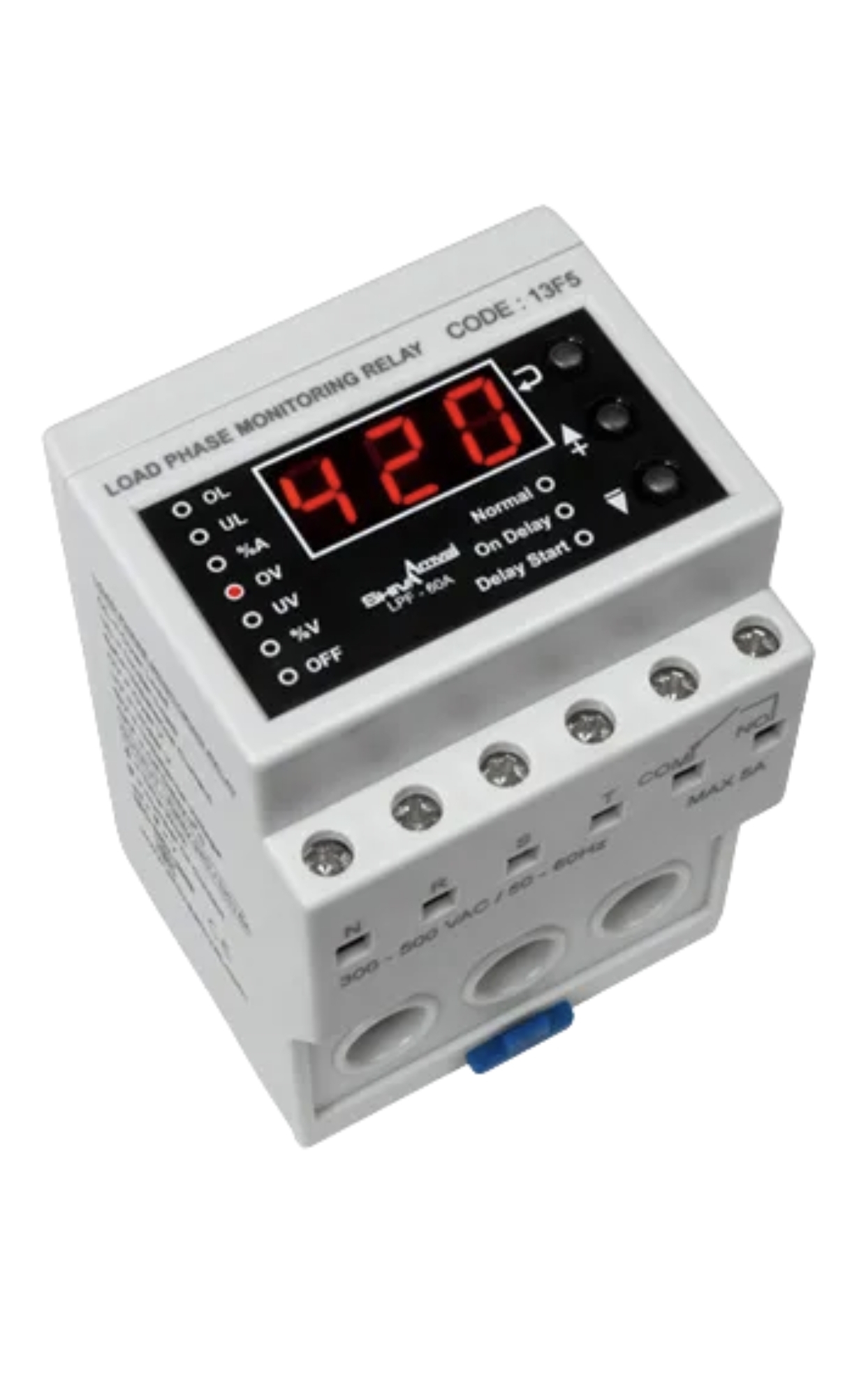

ویژگی های کنترل فاز-بار شیوا امواج



حفاظت کامل دستگاه های سه فاز با استقاده از سیستم میکروپروسسوری

کنترل جریان براساس منحنی I2t

اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر ۲۵mm²)

نمایش جریان، مقادیر تنظیمی و پیغام های خطا

حفاظت در برابر

افزایش، کاهش و عدم تقارن جریان ها

افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها

قابلیت نمایش

ولتاژ

مدت زمان فعال بودن دستگاه (عبور جریان)

تعداد دفعات وصل و قطع جریان

قابلیت فعال و غیر فعال کردن ریست اتوماتیک

۱۰ عدد نشانگر برای اعلام

OL: افزایش جریان ( ۰٫۵-۱۵A),(1-60A)

UL: کاهش جریان ( قابل تنظیم تا ۱ واحد کمتر از OL)¹

A%: عدم تقارن جریان ها (۷-۱۰۰%)

OV: افزایش ولتاژ

UV: کاهش ولتاژ

V%: عدم تقارن ولتاژها

OFF: تأخیر در قطع

Normal: وضعیت رله( چشمک زن: آماده برای Reset)

On Delay: تأخیر در وصل یا تأخیر برایReset(0-240Sec)

Delay Start: زمان استارت اولیه (۰-۱۲۰Sec)²

۱٫ یک واحد در مدل ۱۵A برابر با ۰٫۱A و در مدل ۶۰A برابر با ۱A می باشد. در صورت تنظیم عدد صفر برالی UL کاهش جریان غیر فعال می گردد.



۲٫ زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان ، کاهش ولتاژ و افزایش جریان در نظر گرفته نمی شود.ح
