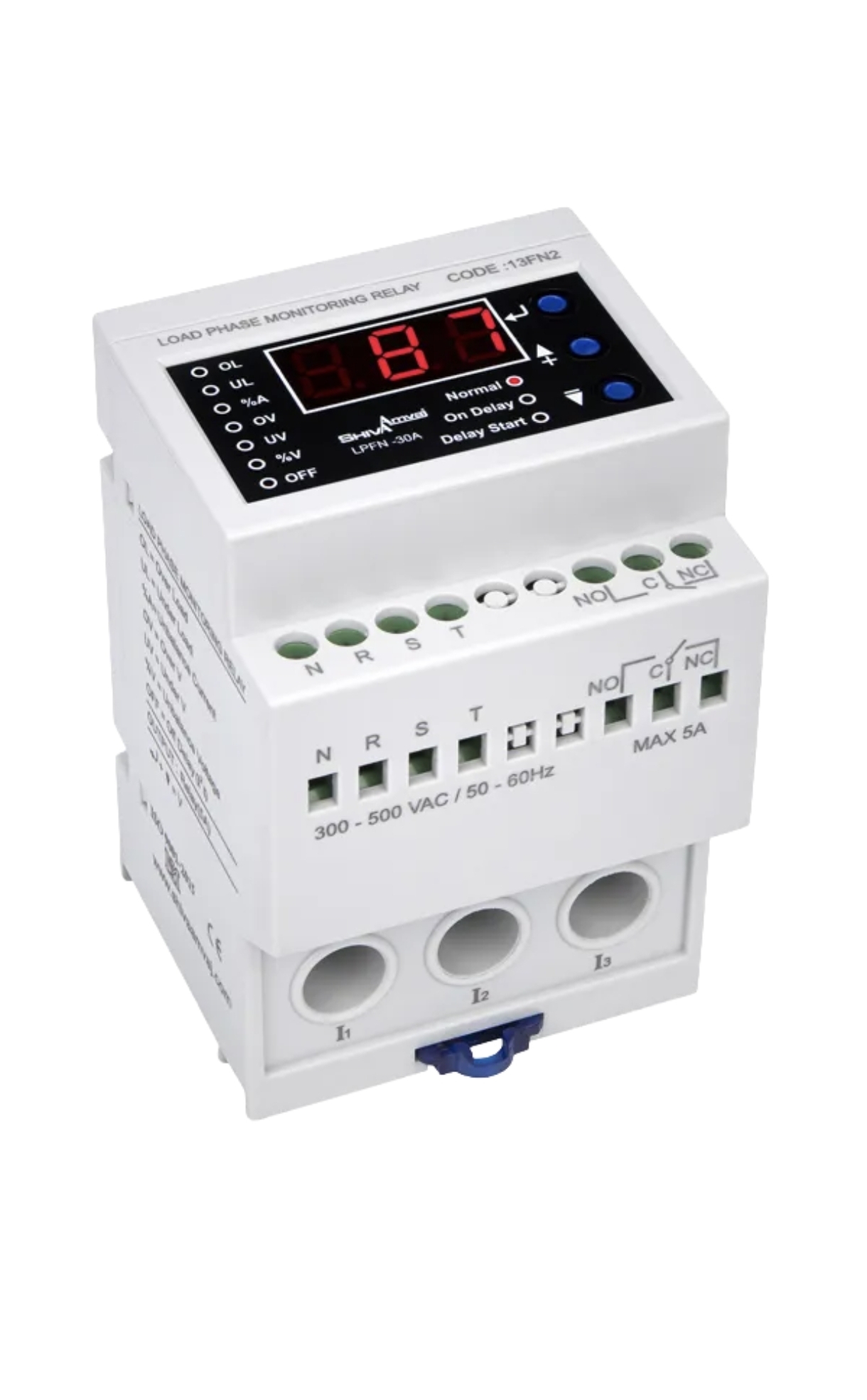

کنترل فاز بار ۱تا۱۰۰آمپر شیوا امواج

نقد و بررسی

دستگاه کنترل فاز بار شیوا امواج (سریFN) با قابلیت های جدید نرم افزاری و سخت افزاری این مکان را ایجاد می کند که اختلالات ناشی از قطع فاز، جابجایی فاز ، عدم تقارن فازها و جریان ،افزایش و کاهش ولتاژها و جریان ها در مراکز صنعتی با اطمینان بیشتری کنترل شود.



این محصول در دو مدل( ‏۱-۱۰۰A ) با دقت ۱A و ( ‏۰٫۱-۳۰A ) با دقت ۰٫۱A طراحی و ساخته شده است.

موجود دربرق صنعتی الکترومجداصفهان،سازنده اسکلت های تابلو برق مونتاژ تابلو برق های صنعتی،تجاری ومسکونی وعرضه کننده تابلوهای برق کنتوری فلزی و کامپوزیت .

دارای تاییدیه شرکت توزیع برق شهرستان اصفهان و فروش لوازم برق صنعتی وسیم وکابل لوازم ارت

ویژگی های کنترل فاز بار شیوا امواج(سری FN)





کنترل جریان براساس منحنی I2t

اندازه گیری جریان بدون نیاز به CT و با عبور مستقیم کابل (حداکثر ۲۵mm²)

نمایش جریان، مقادیر تنظیمی و پیغام های خطا

حفاظت در برابر

افزایش، کاهش و عدم تقارن جریان ها

افزایش، کاهش و عدم تقارن ولتاژها، قطع و عدم توالی فازها

قابلیت نمایش ولتاژ

دارای دو مد کاری دستی و اتوماتیک برای کنترل جریان در ابتدا راه اندازی

۱۰ عدد نشانگر برای اعلام

OL: افزایش جریان ( ‏۱-۱۰۰A ),(‏ ۰٫۱-۳۰A )

UL: کاهش جریان ( قابل تنظیم تا ۱ واحد کمتر از OL)¹

A%: عدم تقارن جریان ها ( ‏۷-۱۰۰% )

OV: افزایش ولتاژ ( ‏۴۰۰-۴۸۰V )

UV: کاهش ولتاژ ( ‏۳۱۰-۳۸۰V )

V%: عدم تقارن ولتاژها ( ‏۷-۲۵% )

OFF: تأخیر در قطع ( خطای جریان ‏A 0-20 Sec )

OFF: تأخیر در قطع ( خطای ولتاژ ‏U 0-10 Sec )

Normal: وضعیت رله( چشمک زن: آماده برای Reset)

On Delay: تأخیر در وصل ( ‏۰-۲۴۰Sec )

Delay Start: زمان استارت اولیه

مد دستی ( ‏۰-۱۲۰Sec )

مد اتوماتیک (۵Sec)

(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)



۱٫یک واحد در مدل ۳۰A برابر با ۰٫۱A و در مدل ۱۰۰A برابر با ۱A می باشد. در صورت تنظیم عدد صفر برالی UL کا

هش جریان غیر فعال می گردد.
